Brugdek Nijverdal

Opdrachtgever: Holcon B.V. Locatie: Nijverdal Jaar: 2025 Fase: Afgerond

Introductie

Een maand geleden werd de eerste prefab ligger geplaatst voor een nieuwe brug in Nijverdal. Voor dit project verzorgde Lincon, in opdracht van Holcon BV, de volledige engineering van het brugdek. De uitvoering van de brug ligt bij Aannemingsbedrijf Platenkamp B.V..

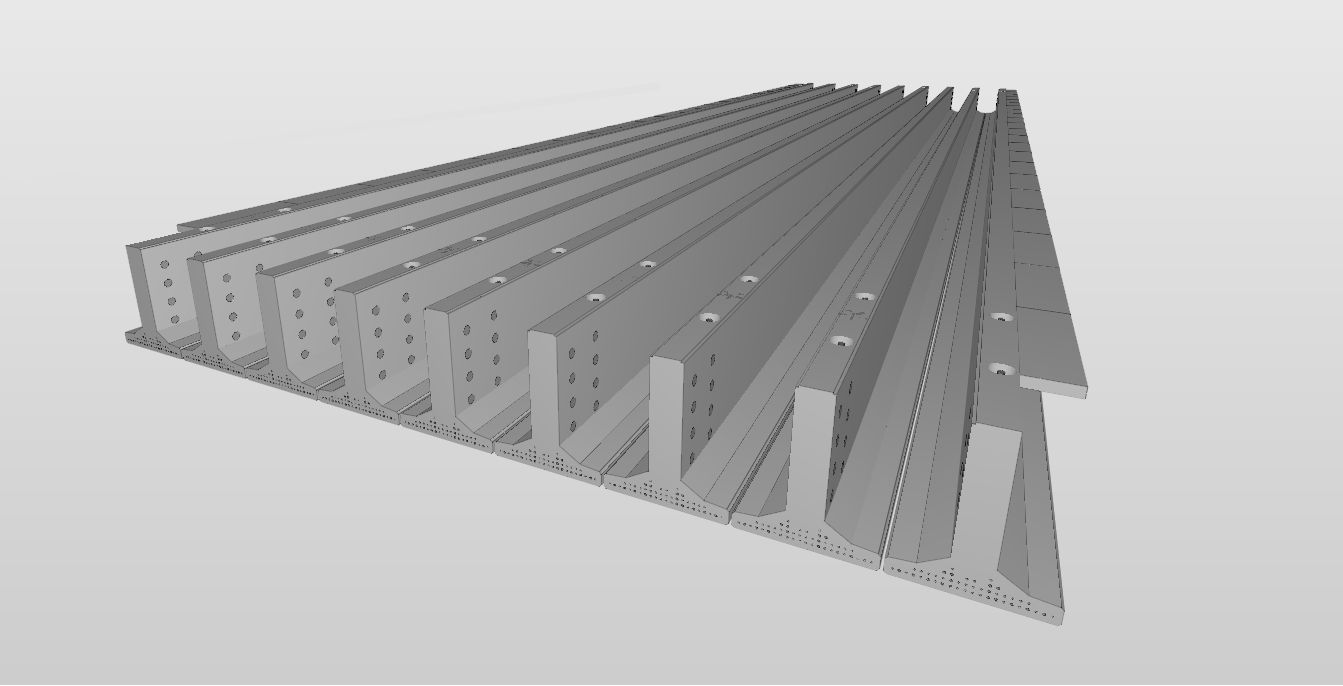

Het brugdek bestaat uit prefab liggers die op locatie constructief samenwerken met het in-situ beton van de bovenbouw. Een combinatie waarbij de engineering van zowel de prefab elementen als de werkzaamheden op de bouwplaats goed op elkaar moet aansluiten.

Werkzaamheden Lincon

Onze werkzaamheden begonnen bij het constructieve rekenwerk. Lincon toetste het brugdek aan de geldende NEN-normen en de vastgestelde uitgangspunten en werkte de constructie vervolgens verder uit tot op uitvoerings- en productieniveau.

Voor de prefab liggers berekenden we de benodigde wapening en voorspanning, zodat Holcon deze kon verwerken tijdens de productie in de fabriek. Daarnaast bepaalden we de aanvullende wapening die op locatie wordt aangebracht in het in-situ beton van de bovenbouw. Samen vormen deze onderdelen uiteindelijk één constructief samenwerkende dekconstructie.

Naast de berekeningen verzorgde Lincon ook het benodigde tekenwerk. We maakten de productietekeningen voor de prefab liggers en een montageoverzicht voor de bouwplaats. Ook de berekening en positionering van de oplegblokken maakten onderdeel uit van onze werkzaamheden.

Bijzonderheden van het project

Kenmerkend voor dit project is de combinatie van prefab en in-situ beton. De afzonderlijke onderdelen worden op verschillende momenten en locaties gerealiseerd, maar moeten in de definitieve situatie constructief als één geheel functioneren. Dat vraagt om een goede afstemming tussen berekening, productie en uitvoering.

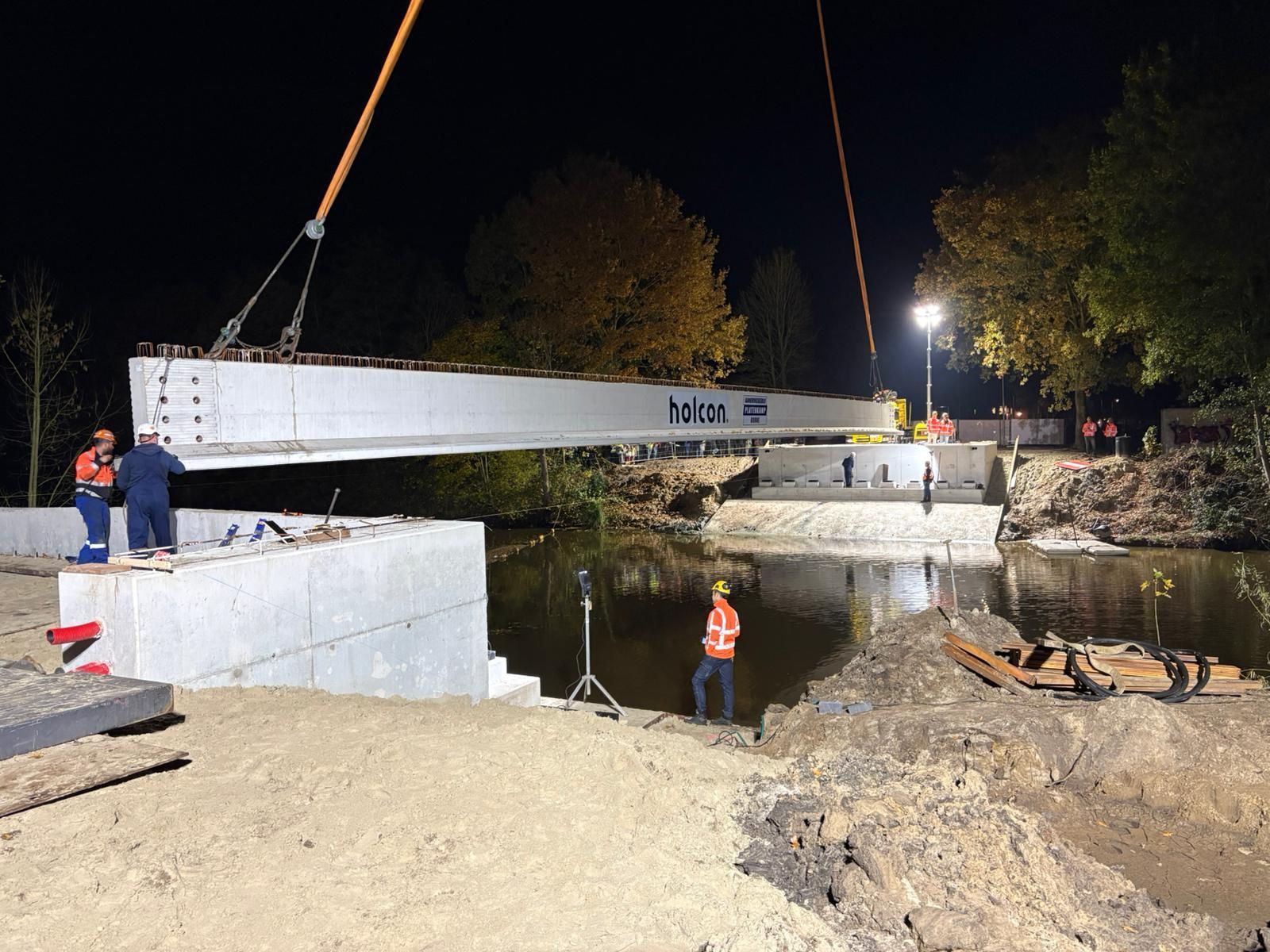

Met de plaatsing van de eerste prefab ligger werd het resultaat van de engineering ook op de bouwplaats zichtbaar. De productietekeningen vormen de basis voor de productie bij Holcon, terwijl het montageoverzicht en de berekeningen van onder andere de oplegblokken bijdragen aan de verdere uitvoering op locatie.

Een mooi voorbeeld van hoe prefab en in-situ beton elkaar binnen één brugdek versterken en hoe de engineering van Lincon doorloopt van berekening tot uitvoering.
